中望CAD圆角对象的创建及模式设置

2026-08-31 3,582 0

倒角是“折断的角”,圆角是“圆滑的角”。圆角对象指用一段给定半径的圆弧光滑连接两条图线,常用于圆角的图线有直线、多段线、样条曲线、构造线、射线、圆弧和椭圆弧等。

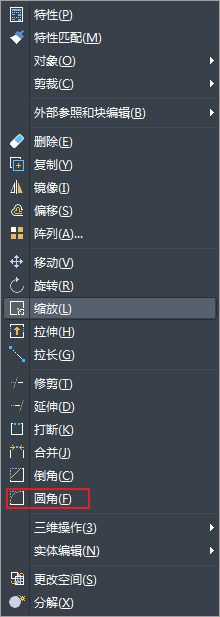

1. 圆角命令的启动:执行【修改】|【圆角】;CAD圆角对象的创建步骤及模式设置 单击修改工具栏圆角图标;CAD圆角对象的创建步骤及模式设置 或输入 FILLET/F 回车。执行后命令行给出提示:CAD圆角对象的创建步骤及模式设置 【多个】选项可对多个对象圆角处理而不重复执行命令;若用于圆角的图线在同一图层,圆角也在该图层,否则圆角在当前图层,圆角的颜色、线型、线宽同样遵循该原则;【多段线】选项对多段线各相邻元素圆角,激活后以默认半径对整条多段线相邻边圆角。

2. 设置圆角模式。与倒角类似,圆角也有修剪与不修剪两模式,可用系统变量 TRIMMODE 设置,设为 0 保持对象不被修剪、设为 1 圆角后修剪对象。

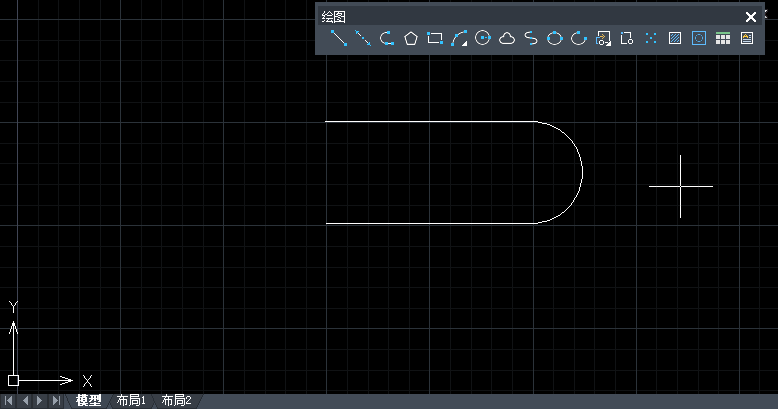

3. 平行线圆角。若用于圆角的图线相互平行,执行圆角命令后 CAD 不考虑当前半径,自动使用一条半圆弧连接两条平行图线,半圆弧直径为两平行线间的距离。CAD圆角对象的创建步骤及模式设置
