用 CAD 计算图形面积的方法不少，运用 pl 命令即是典型之一。

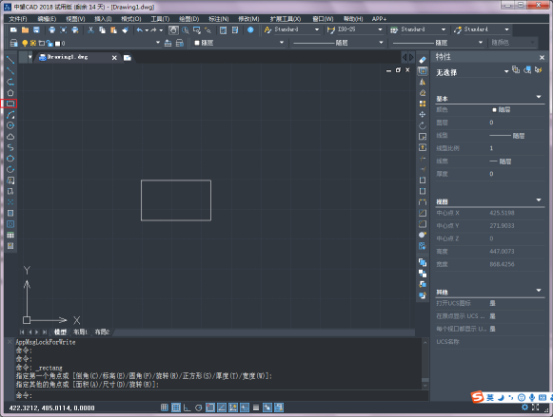

第一步，打开 CAD，画出一个矩形。

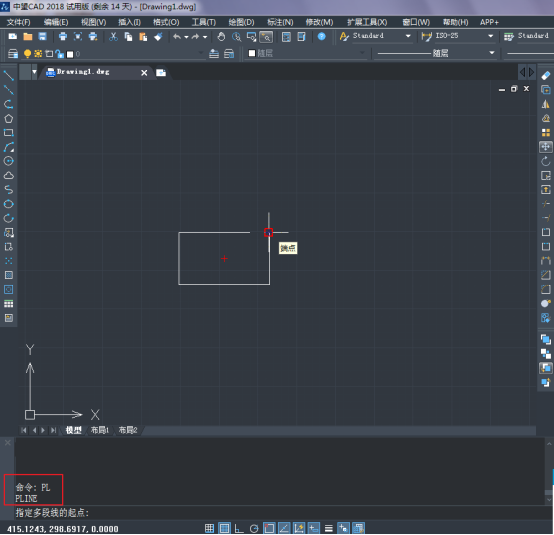

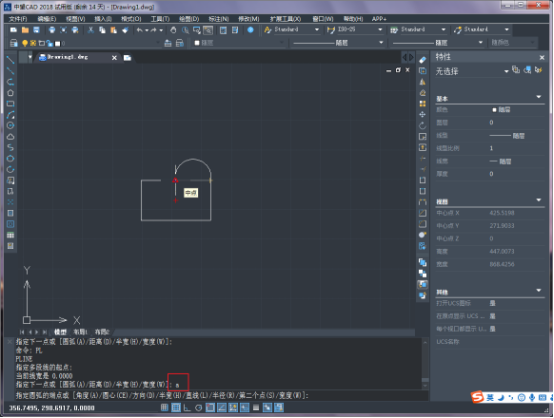

第二步，描出圆弧：命令行输入 pl 空格，选择半圆弧右端点，再输入 a 空格、s 空格，分别选圆弧中点与左端点。

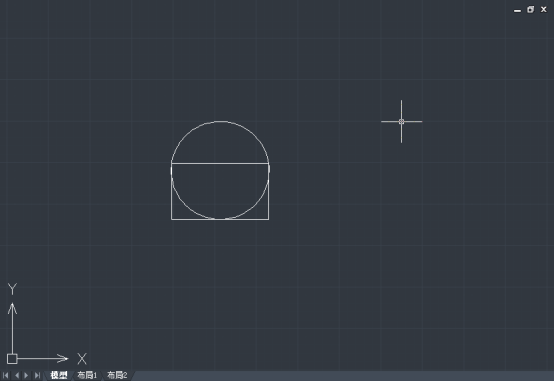

第三步，描出矩形：命令行输入 l 空格，依次选择矩形每个顶点（最后要与起点重合），再输入 c 空格，矩形描边完成。

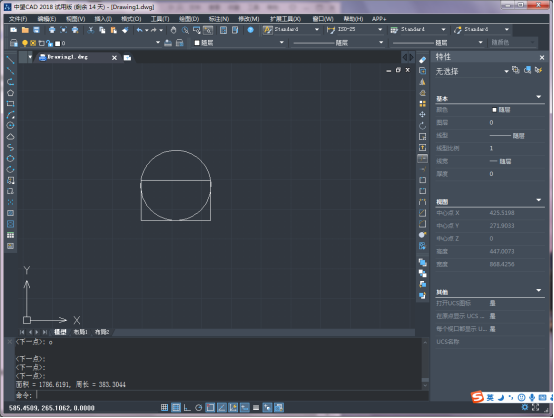

最后，命令行输入 aa 空格、o 空格，选择刚才描好的图形即可计算周长和面积。
