中望CAD机械制图尺寸标注基础

2026-08-31 3,578 0

一、绘图基础。

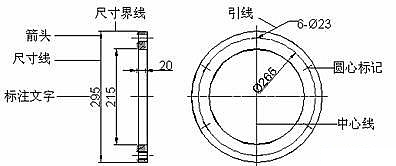

1. 尺寸标注的组成。标注显示对象的测量值、对象间距离、角度或特征距指定原点的距离。CAD 提供了长度、半径和角度三种基本标注,可为水平、垂直、对齐、旋转、坐标、基线、连续、角度或弧长。标注含标注文字、尺寸线、箭头和尺寸界线等元素,圆标注还有圆心标记与中心线。CAD机械制图应用基础之尺寸标注

2. 创建尺寸标注样式。2.1 尺寸标注时使用当前尺寸样式,样式控制尺寸线的外观、标注文字位置、尺寸界线与箭头等。选择“格式”→“标注样式”或点击“标注”工具栏按钮,弹出“标注样式管理器”,CAD机械制图应用基础之尺寸标注 可创建新样式或管理已有样式。单击“新建”弹出“创建新标注样式”对话框,点“继续”关闭并弹出“新建标注样式”对话框,在各选项卡设置参数后确定,返回管理器即在“样式”列表出现新样式。2.2 在“样式”列表选择需修改的样式,点“修改”弹出对话框修改参数;设置好后在“样式”工具栏下拉框选择相应样式将其置为当前;对已用某样式的标注,选择该标注后在“样式”下拉框选择目标样式即可应用,也可用快捷菜单“特性”在“其他”卷展栏的“标注样式”下拉框中设置。

3. 创建长度尺寸标注。CAD机械制图应用基础之尺寸标注
