中望CAD钢丝绳的设计与绘制

2026-08-31 3,578 0

钢丝绳由多层钢丝捻成股,再以绳芯为中心、由一定数量股捻绕成螺旋状,用于物料搬运机械的提升、牵引、拉紧与承载,强度高、自重轻、工作平稳、不易骤然整根折断。以下介绍用 CAD 设计和制作钢丝绳的方法。

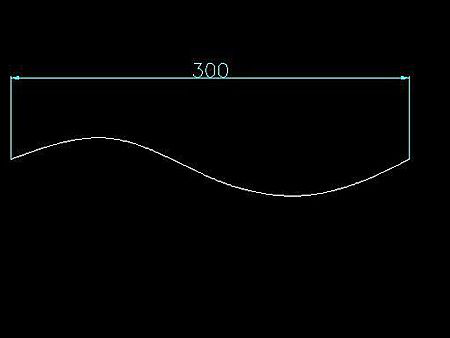

1. 首先画一条曲线作为钢丝绳中心线,尺寸按需求设计。CAD中如何绘制钢丝绳171.png

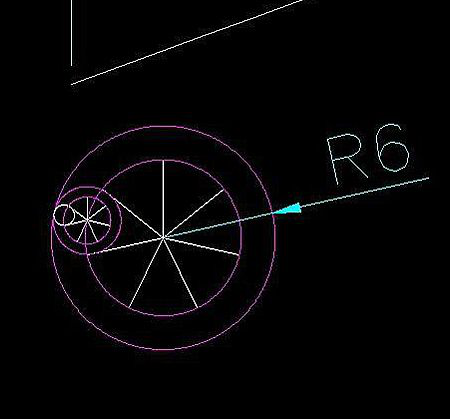

2. 画一圆作外径(参考 R=6)分 7 等份;切画一小圆,以 R6 圆心到小圆圆心作一圆,剪等份线留下七星线;同样在小圆内分 7 等份画一小圆,剪等份线留小七星线。需要白色图层线,粉红图层线不需要。CAD中如何绘制钢丝绳287.png

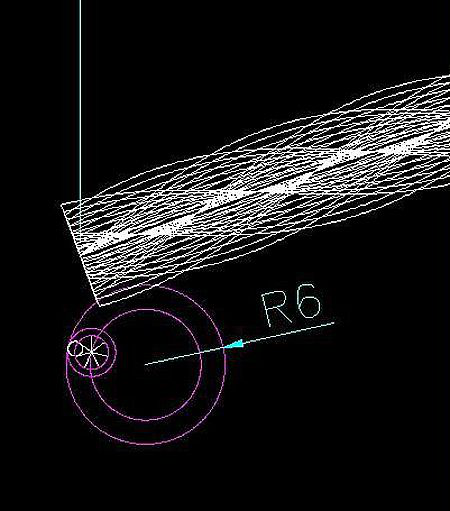

3. sweep:选择大的七星线→T(扭曲)→1800→选择曲线,扫出七条扭带。CAD中如何绘制钢丝绳329.png

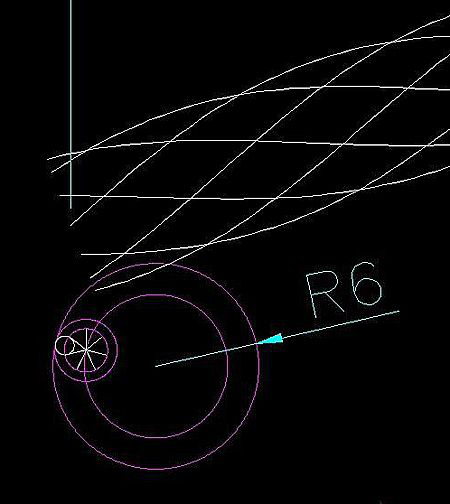

4. 命令 _explode(分解)分解七条扭带,删除八条(含原来的那条)中心线与顶端的线。CAD中如何绘制钢丝绳384.png

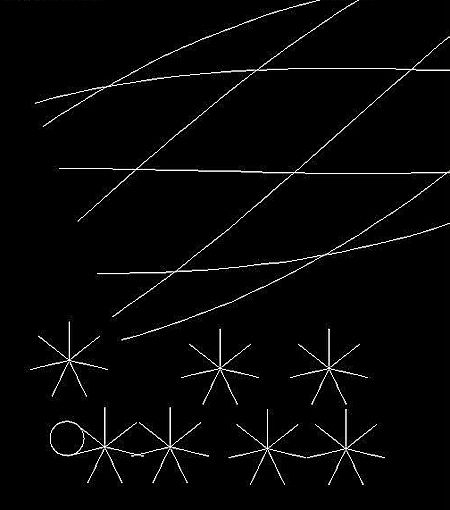

5. 复制六个小七星线,把粉红图层置为当前,删除其他辅助线。CAD中如何绘制钢丝绳419.png

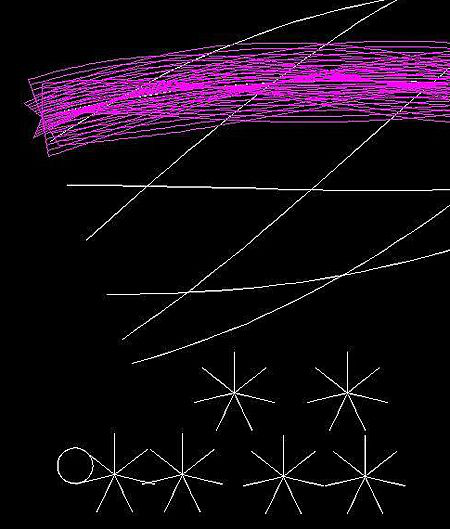

6. sweep:选择小的七星线→T(扭曲)→-3600(注意为负)→选择任一条曲线,扫出七条扭带。CAD中如何绘制钢丝绳478.png

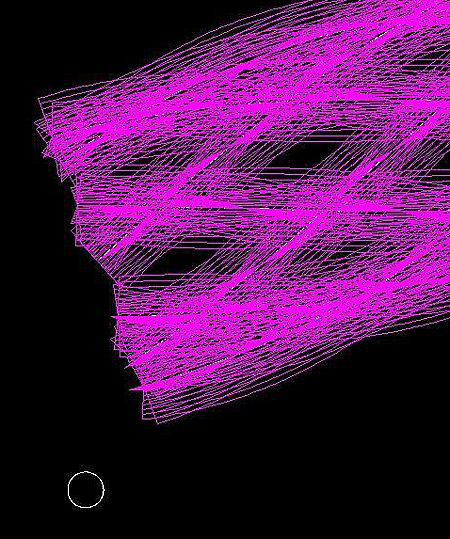

7. 依上一部操作扫掠完这七条七星线。CAD中如何绘制钢丝绳504.png

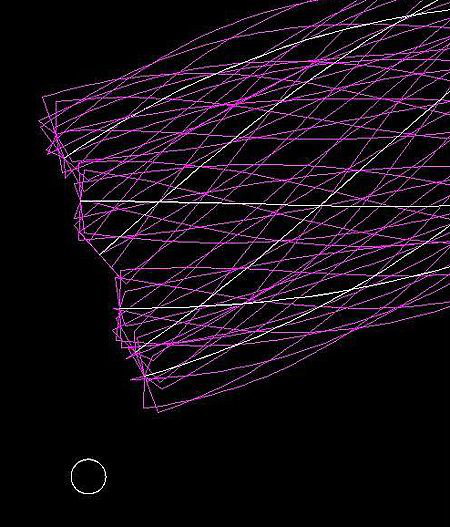

8. 然后全部分解。CAD中如何绘制钢丝绳518.png

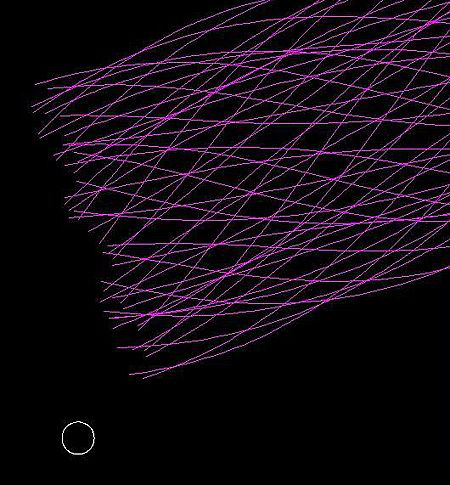

9. 删除与白线重合的所有线与顶端的线。CAD中如何绘制钢丝绳542.png

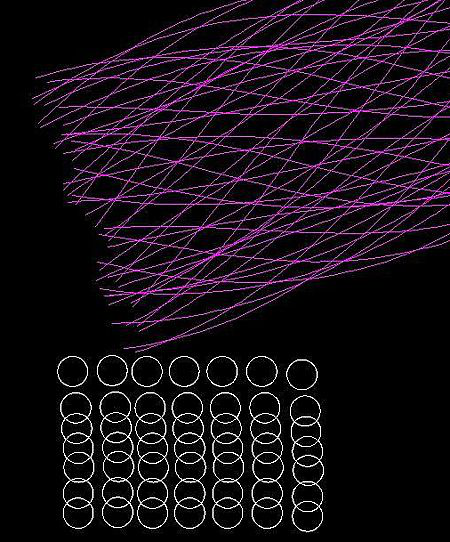

10. 把一个小小圆复制成七乘七共四十九个。CAD中如何绘制钢丝绳563.png

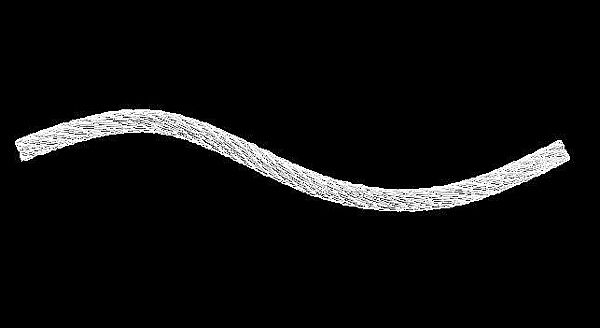

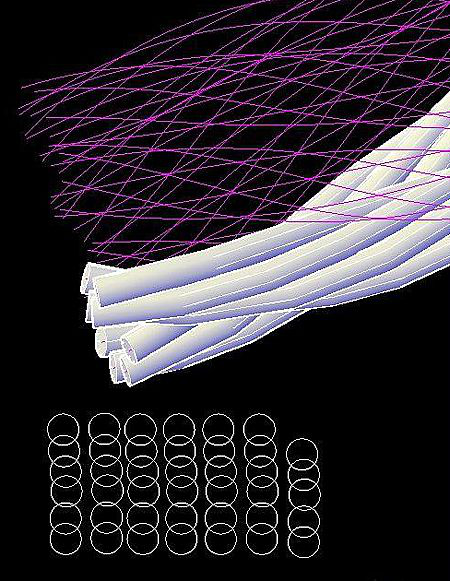

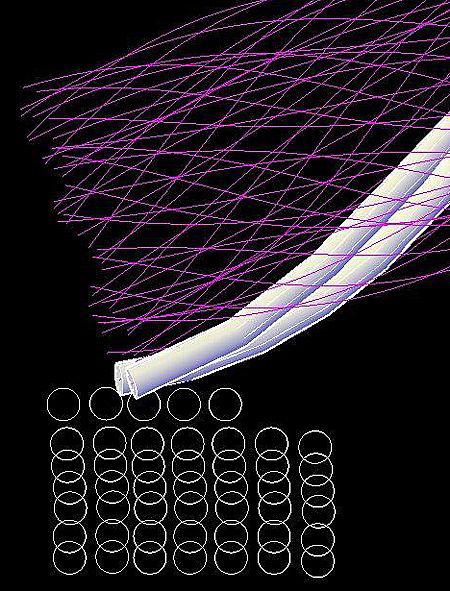

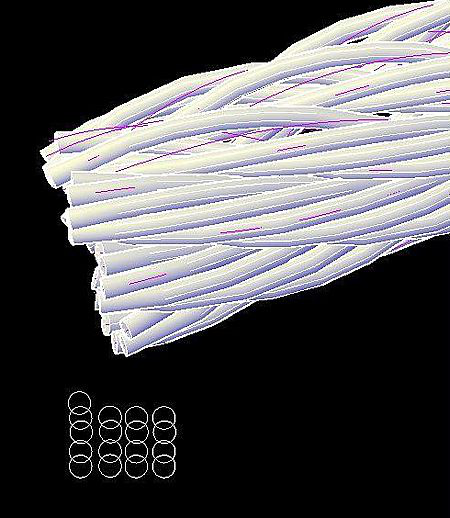

11. 回到白色图层置为当前,逐个扫掠,此次不用扭曲,逐渐变化如图所示。

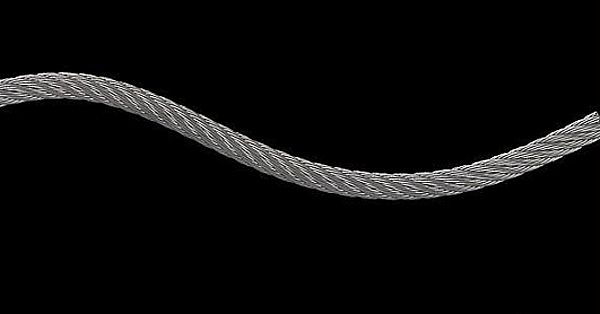

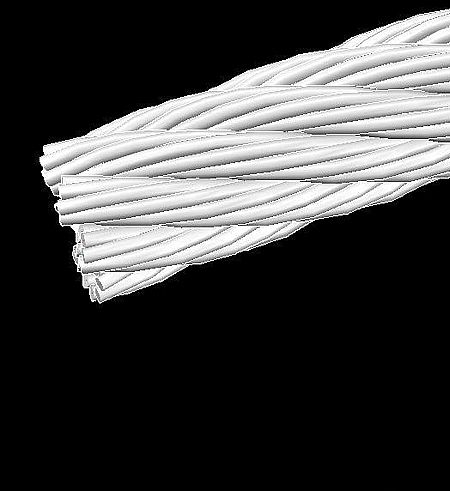

12. 完成。

推荐阅读:CAD 实操之平键和齿轮的安装。
