中望CAD绘制机械平面图的过程解析

2026-08-31 3,578 0

掌握 CAD 基本功能后,通过系统练习相关绘制,可有效提升 CAD 使用能力。

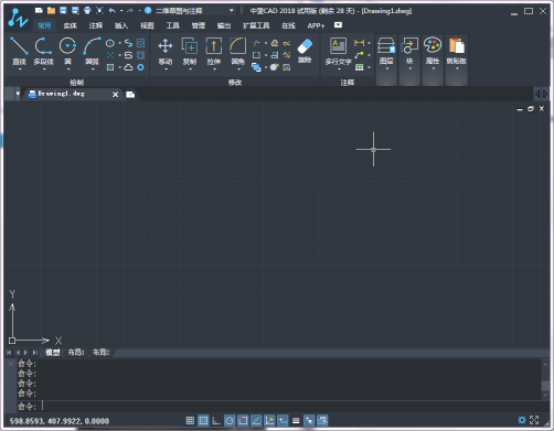

1. 打开中望 CAD 2018。CAD绘制机械平面图的过程解说83.png

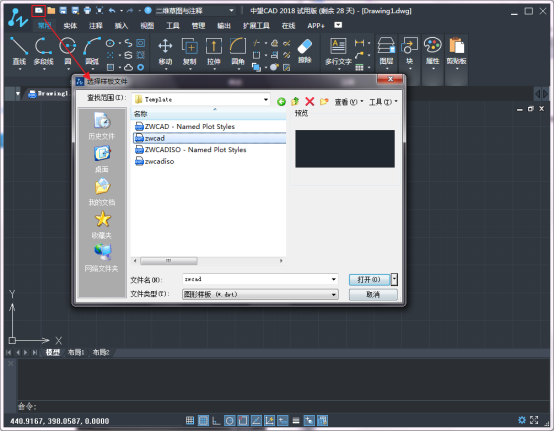

2. 新建文件。CAD绘制机械平面图的过程解说98.png

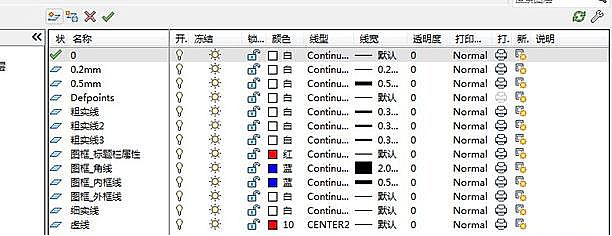

3. 正式绘图前先做准备:建立图层(粗实线、中心线、虚线等),并根据图纸确定线宽。CAD绘制机械平面图的过程解说159.png

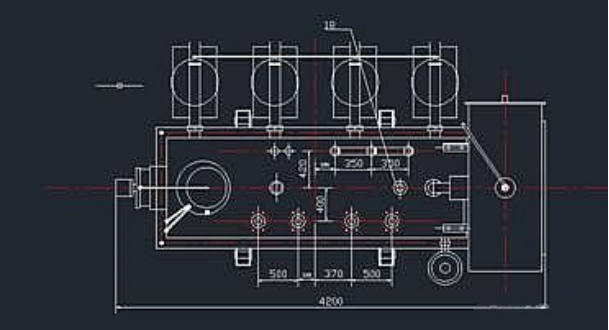

4. 以绘制《油浸变压器装配图》为例,图纸分左视图、主视图、俯视图三部分,先画俯视图。CAD绘制机械平面图的过程解说217.png

5. 因散热片由四个相同部分组成,可采用外部块构建(按 W 进入构建块模式,选择基准点和对象,修改保存文件名称)。

6. 主视图与左视图的相同结构同样用外部块绘制,构建后选择“插入”中的块插入。

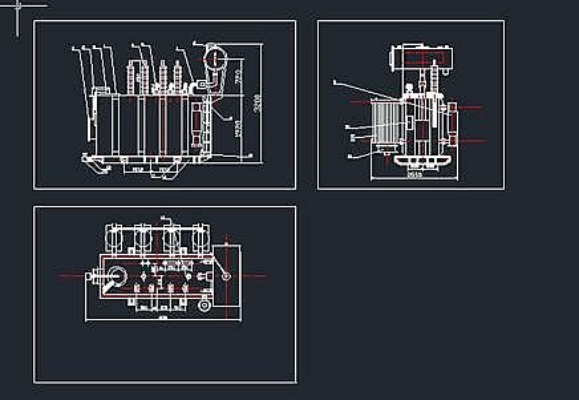

7. 其余部分由圆、直线、倒角、镜像、平移、修剪等工具实现,最终完成各视图。CAD绘制机械平面图的过程解说412.png

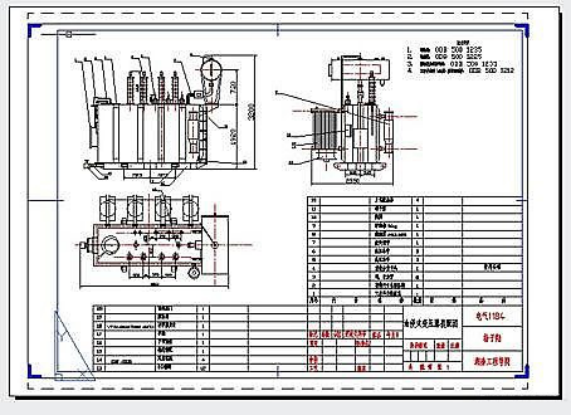

8. 书写部件技术参数并保存,即可完成装配图绘制。CAD绘制机械平面图的过程解说435.png
