中望CAD沿指定方向绘制圆切线的作图方法

2026-08-31 3,586 0

在 CAD 中,若要沿指定方向绘制圆的切线,直接用 LINE 命令配合切点捕捉(TAN)往往无法实现。此时可借助 XLINE 与 OFFSET 命令完成,作图过程如下。

命令: _xline,指定点或[水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)] —— 使用选项“角度(A)”;

输入构造线的角度 (0) 或[参照(R)]: 60 —— 输入所需角度值;

指定通过点: cen于 —— 捕捉斜线的通过点 B;

指定通过点: —— 按 Enter 键结束。

命令: offset —— 绘制平行线;

指定偏移距离或[通过(T)] <80.0000>: 65 —— 输入平移距离;

选择要偏移的对象或<退出>: —— 选择线段 A;

指定点以确定偏移所在一侧: —— 在目标侧拾取一点。

CAD中如何沿着指定的方向画出圆弧切线

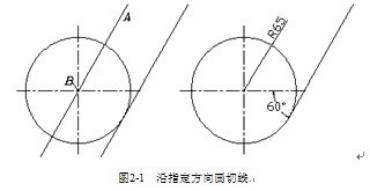

图2-1 沿指定方向画切线。提示:上图中的线段 A 亦可利用 LINE 命令的角度覆盖方式进行绘制。
