中望CAD制作建筑坡屋面

2026-08-31 3,587 0

使用 CAD 制作建筑坡屋面,可按以下流程进行。

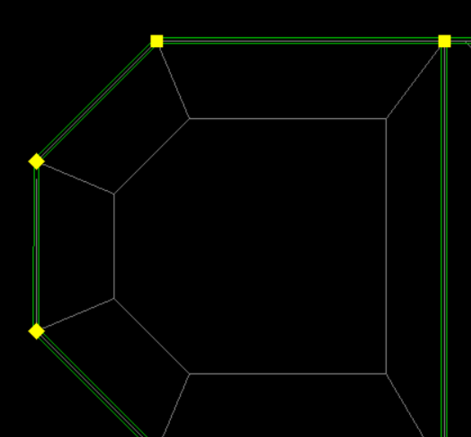

1. 先建立轴线与轴网,作为坡屋面的结构骨架。

轴线轴网

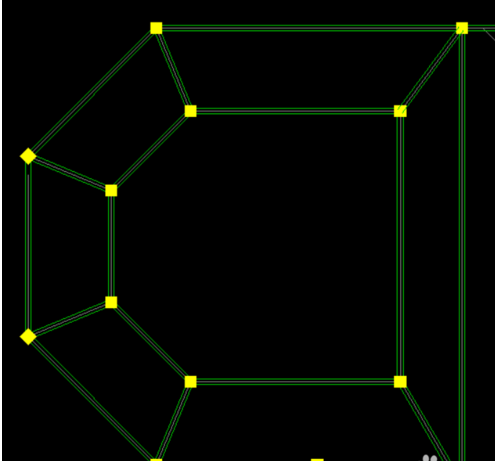

2. 在坡屋面处,于节点设柱、梁并布置板。

设柱梁布板

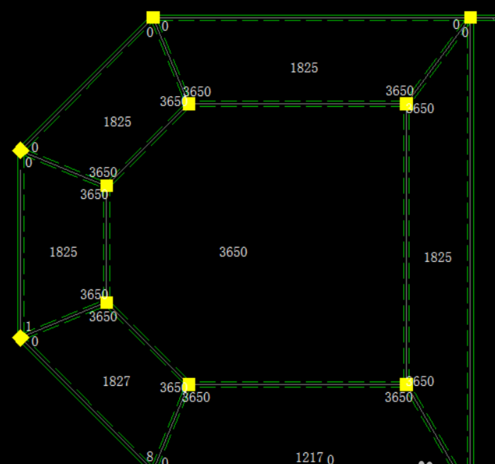

3. 在左侧柱 1 的菜单中选择“修改标高”,修改坡屋面中间部分的标高。

修改标高

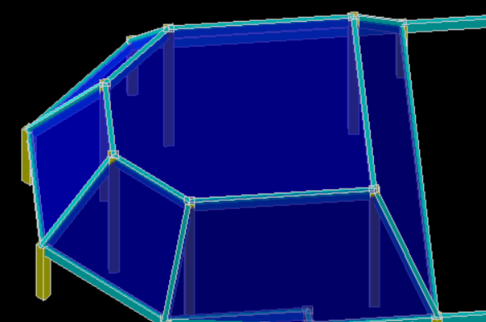

4. 切换到 3D 视图查看,可见坡屋面已建成。

3D视图查看

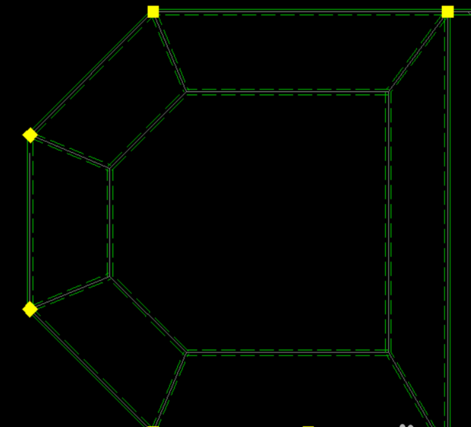

坡屋面结构

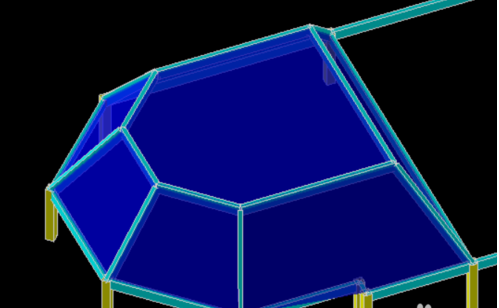

坡屋面完成
