需要输入分数的尺寸时,可用多行文字与堆叠完成标注。

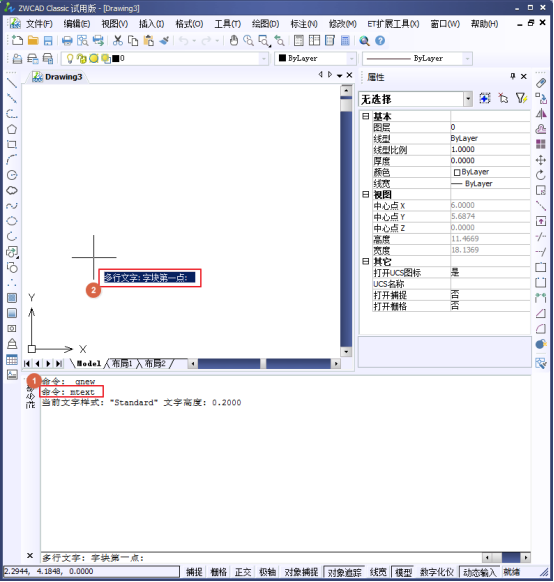

操作:1. 在命令行输入 MTEXT 回车,指定第一点。

MTEXT命令

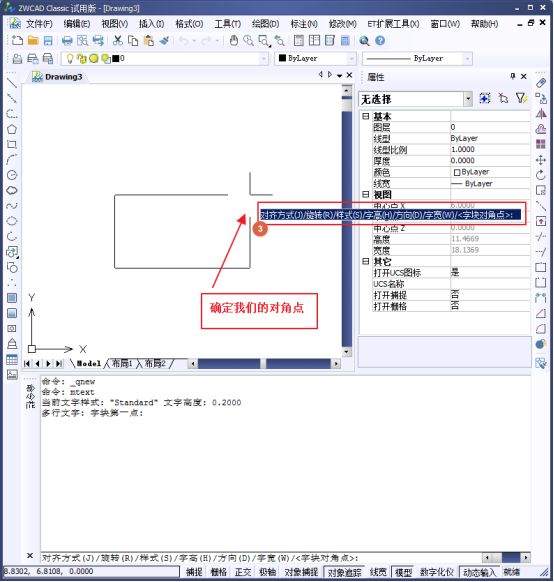

2. 确定第二点(对角点)。

指定对角点

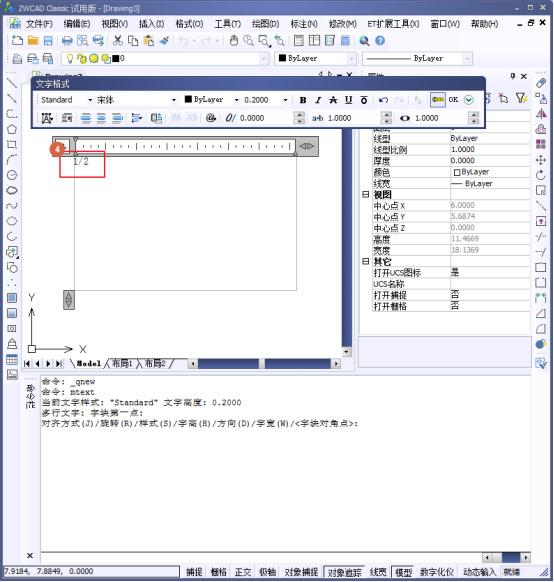

3. 回车后弹出文本输入框,输入 1/2,选中后用堆叠即可显示为分数。

输入分数

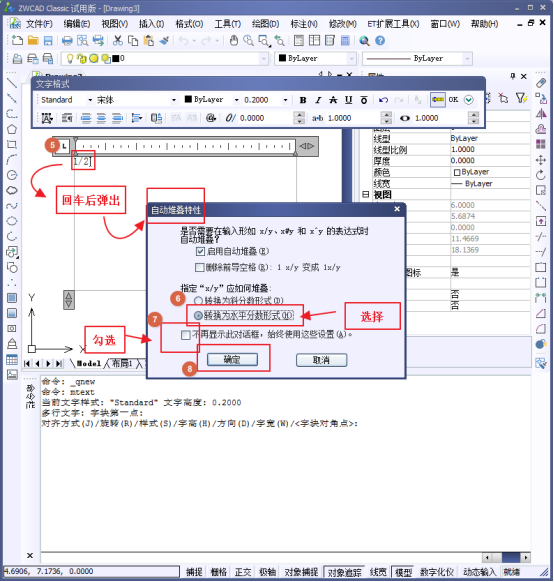

4. 堆叠后即得到分数标注效果。

堆叠

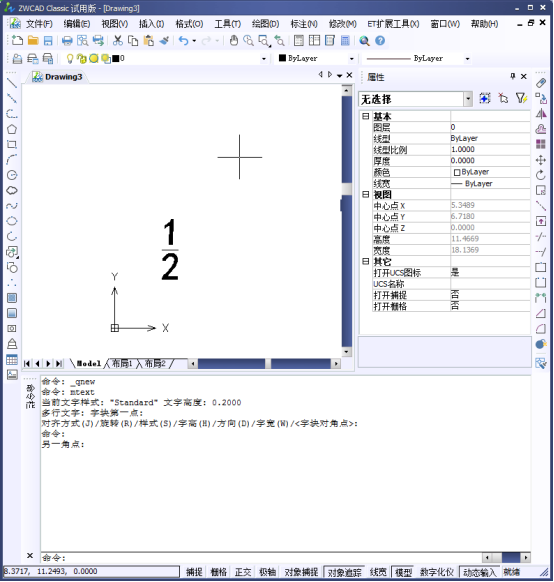

分数标注完成
