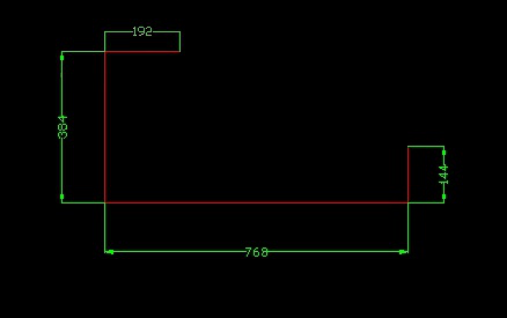

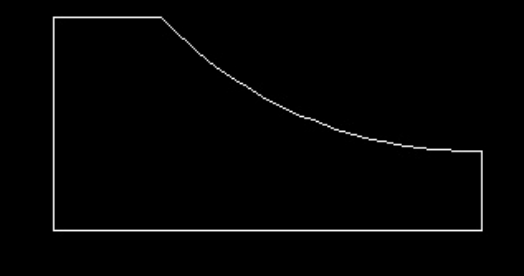

不规则钢板可在 CAD 中按实测尺寸重现，尤其是求出圆弧边的长度与圆心。以一块钢板为例，先将四边可知长度测量并在图上标注。

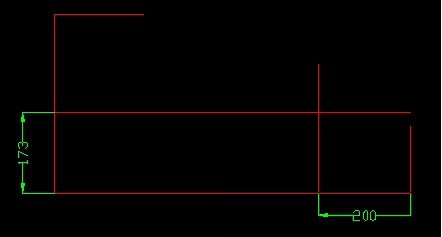

求圆弧圆心：CAD 画圆除圆心半径法外，还有相切相切半径法、两点(2P)法、三点(3P)法。这里用三点(3P)法——其中两点已确定，只要再找一点。用卷尺量出辅助距离，回到 CAD 用偏移命令（OFFSET）作出两条辅助线的交点作为第三点。

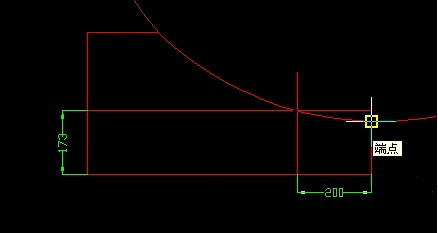

用画圆（CIRCLE）命令，输入 3P，打开对象捕捉，依次点取三点完成该圆。

再用修剪工具剪掉多余线段、删除辅助线，即可完成不规则材料圆弧边的重现。
