中望CAD去除图片边框:IMAGEFRAME

2026-08-31 3,581 0

插入图片后会显示白色边界且打印时也会输出,可用 IMAGEFRAME 命令控制边框显示。

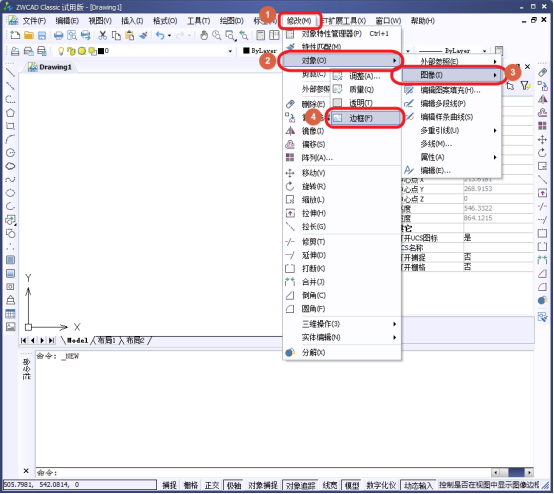

在修改菜单中也有修改图形边界的命令。

图片边框

IMAGEFRAME 命令有三个选项,默认值为 1:显示边框且打印时也有边框。

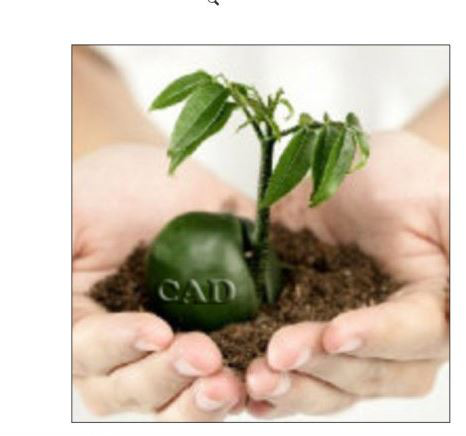

默认边框显示

设为 2 时显示有边框但打印无边框;

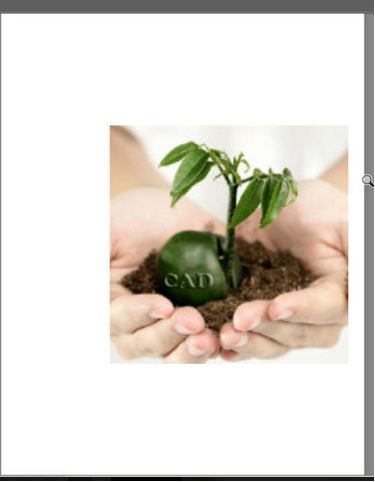

设置后边框

设为 0 时显示与打印都不出现边框。若不想打印边框,将 IMAGEFRAME 设为 0 或 2 均可。
