中望CAD用Shift做多夹点移动与拉伸

2026-08-31 3,582 0

借助 Shift 键可同时激活多个关键点,实现多夹点的移动或拉伸,方法直观高效。

多夹点拉伸:1. 输入 REC 绘制矩形;2. 选中矩形,按住 Shift 用鼠标依次点击要拉伸的两个夹点(被激活夹点显示为红色方块);

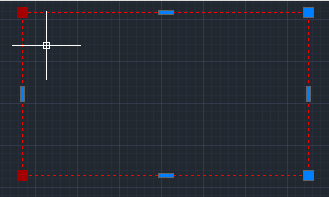

选中两个红色夹点

3. 点击其中一个夹点并拖动到合适位置左键确认,即得到平行四边形。类似方法可绘制菱形、筝形等。

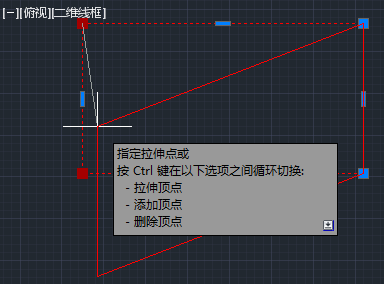

多夹点拉伸结果

多夹点移动:1. 绘制正五边形;

绘制五边形

2. 选中后五个点变蓝;3. 按住 Shift 选择下面两个点使其变红;

选择两个点变红

4. 用鼠标拖住其中一个红点移动,两个红色点会一起移动。

两点一起移动
