中望CAD调整已倒角矩形尺寸并保持倒角

2026-08-31 3,584 0

对已倒角的矩形调整长宽时,若不想倒角部分严重变形,可用 STRETCH 拉伸方式精准调整。

操作:1. 输入 S(拉伸)并按空格,选中需调整尺寸的轴向区域;

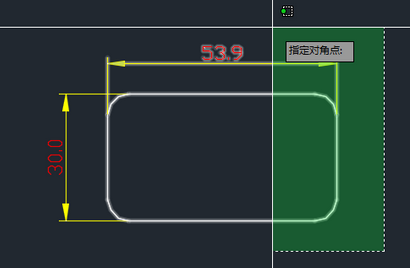

框选调整区域

2. 按空格,在提示中手动输入需要增加或减少的数据,再按空格确定。

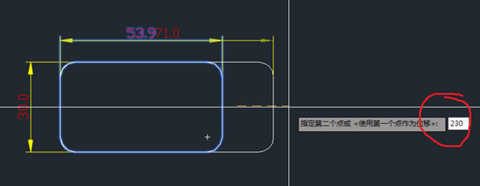

输入调整量

效果如下图,倒角保持原有形状而整体尺寸得到调整。

调整后保持倒角
