中望CAD按指定距离偏移:OFFSET操作

2026-08-31 3,587 0

按指定距离进行偏移的步骤如下:

1. 在菜单栏点击【修改】→【偏移】,启动偏移命令。

2. 在命令行输入偏移距离的数值,按回车确认。

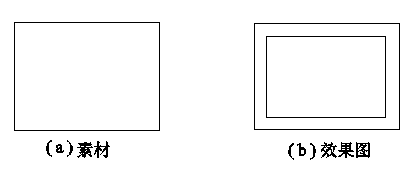

指定距离偏移结果

3. 单击矩形作为偏移对象,在矩形内侧任选一点为目标侧,按回车结束偏移。

命令行提示会依次要求输入偏移距离、选择要偏移的对象,再指定要偏移的那一侧上的点。
