在 CAD 绘图中，常用多线（MLINE）绘制门。拱形门可通过自定义多线样式并结合多线比例与高度来绘制。

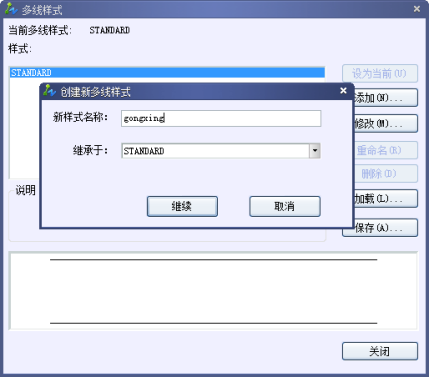

1. 点击菜单栏【格式】→【多线样式】，弹出“多线样式”对话框；点击【添加】后按“继续”按钮，进入新建样式设置。

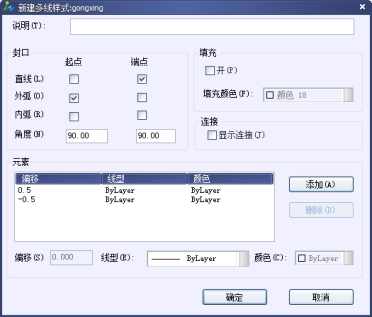

2. 在新建多线样式对话框中勾选“外弧起点”和“直线端点”两个封口选项，按确定。

3. 选择菜单【绘图】→【多线】命令启动画线。

4. 在命令行输入 S（比例）并回车，输入多线比例 500 后回车。

5. 指定下一点并输入 650（拱高），回车即可完成拱形绘制。

拱形的宽度由多线比例决定（本例 500），高度由下一点距离（650，含上部直径500的半圆）决定。
