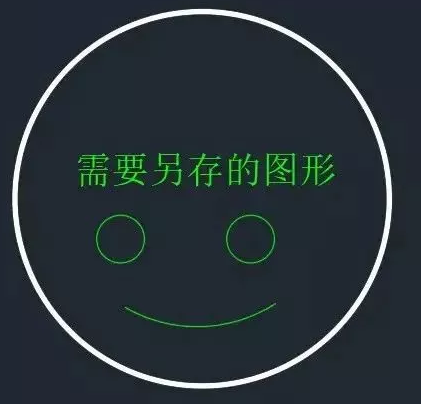

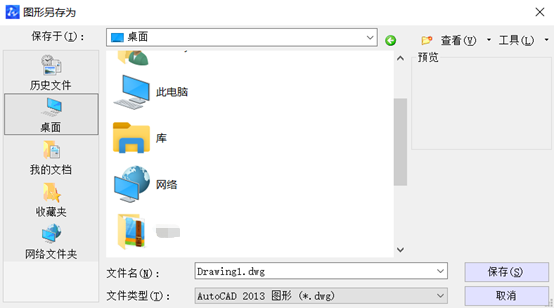

当执行另存为或读取命令时“图形另存为”对话框不显示,多为系统变量 filedia 被关闭所致。将该变量设为 1 即可恢复对话框。以下为处理方法。 当绘制图形后需要将其另存为低版本 CAD 格式时,正常操作是点击菜单栏“文件—另存为”。 若“图形另存为”对话框不见了,可检查系统变量 filedia。filedia 变量控制图形读写命令对话框,其值为 1 时显示该对话框。在命令行输入 filedia,回车后将其值改为 1,再次回车即可恢复。 将 filedia 设为 1 后,执行“另存为”等读写命令…
当需将较小比例图形放大为大样图,又希望实际线段尺寸与标注数值一致时,可利用缩放命令的参照功能,按指定长度缩放。以下为操作方法。 先按 1:1 比例绘制好图形。 在命令行输入 SC,对需要缩放的图形进行框选。 指定缩放基点。 输入 R 确定参照缩放。 依次点击 a、b 点作为参照长度,输入 2000 作为新的长度并回车确认即完成。 参照缩放以对象上两点定义原长、再指定目标长度,使图形按比例整体放大而线段实测尺寸保持准确,适合绘制大样图。
制图时出现操作失误,常需撤销以返回到先前状态。除快捷键 Ctrl+Z 外,CAD 还提供了命令行 U、UNDO 及界面按钮等多种撤销途径。以下分别说明单步与多步撤销的方法。 一、单步撤销 以删除图形为例,需撤销使其恢复原样。方式一:执行两次 Ctrl+Z 即可恢复(其执行次数与撤销步数一致)。 方式二:在命令行直接输入 U,按回车或空格执行撤销。 方式三:点击 CAD 界面上的“放弃”图标执行撤销。 二、多步撤销 方式一:在命令行输入 undo,回车,按提示“输入要放弃的操作数目”输入步数后再回…
镜像命令可沿一条镜像线生成对象的对称副本,适用于构造左右对称的图形。以下为操作方法。 打开 CAD,在菜单栏选择镜像命令。 用鼠标框选图形,单击回车。 在已画好的直线上点击两点,以确认镜像线。 在弹出的提示中输入 N 回车(不删除源对象),即可得到原图形的对称图像。 镜像命令以两点确定镜像轴,并通过是否删除源对象选项灵活生成对称副本,是高效绘制对称图形的工具。
鱼形图借助多个辅助圆与圆弧构造鱼身轮廓,再添加眼睛、鳍等细节。以下为绘制步骤。 确定“鱼”在视图上的大致位置,绘制基本尺寸线。 以图中半径 32 的圆圆心为圆心,作半径 118 的同心圆作辅助;以 A 点为圆心绘制半径 150 的辅助圆与半径 118 辅助圆交点 B;以 B 点为圆心作半径 150 的圆。 删除两个辅助圆,用修剪删掉不需要的线条,保留圆弧部分。 将保留圆弧向上偏移 10,再将新圆弧向下偏移 50;从 D 点做一条与竖直线夹角 30° 的直线,以 C 点为圆心画半径 50 的辅助圆…
当需要将图形旋转至与另一方向一致而角度不确定时,可利用旋转命令的参照(R)选项,通过拾取参照点实现对旋转角度不精确已知的旋转。以下为操作方法。 选中矩形,在命令行输入快捷键 RO,单击空格键。 指定旋转基点,此时命令板中会出现选项,选择“参照(R)”,按空格确定。 命令板中显示“指定参照角”。 指定旋转参照点,鼠标单击分别选择矩形下方左右两个点。 命令板中出现“指定新角度”,选中新角度的另一边即完成矩形旋转。 参照旋转以对象自身两点定义参照角、再以新角度方向确定目标角度,可无需手算角度即可将图形…
轴承的建模先绘制其剖面轮廓,再旋转成回转体,并添加滚珠与体着色。以下为中望CAD(ZWCAD)中的绘制步骤。 依据下图数值绘制相应的图形。 用修剪操作对上图进行修改,达到下图所示效果。 在菜单栏选中“绘图”,单击“转换为面域”。 对中间的红色辅助线进行偏移,距离为 20,得到直线 AB。 以直线 AB 为轴执行旋转命令(路径:绘图—实体—旋转),得到回转体。 设置滚珠命令路径(绘图—实体—球体,直径 6),绘制滚珠并在凹槽中阵列。 得到轴承的大致效果。 点击“视图—着色—体着色”对轴承上色,得到…
立体羽毛球以旋转面构建羽身,再经样条线羽片、三维旋转、空间阵列等多步操作成型。以下为建模流程。 打开 CAD,先绘制一个旋转面。 在左侧工具栏选择面域,选中旋转面创建面域。 如图,利用上大下小的直角矩形绘制羽毛杆的旋转面。 用 spline 样条线绘制出羽毛的形状,并创建面域。 选择所有需要旋转的面执行旋转命令;EXT 拉伸羽毛边,厚度可自行选择。 此时羽毛杆位于中间位置,利用偏移工具调整其位置,将其移动到边缘。 新建坐标系,移动坐标到圆杆中心;执行 rotate3d 进行三维旋转,以圆杆中心为…
该机械零件平面图以大圆盘与凸台连接构成,综合运用了中心线、同心圆、相切圆弧、角度线与修剪等命令。以下为绘制步骤。 打开 CAD,先用虚线绘制中心线,中心点间距可自由设置,此处取 53mm。 以左侧中心点为圆心,分别按直径 17、36 绘制两个同心大圆。 以右侧中心点为圆心,按直径 8、15 绘制两个同心小圆。 为连接大圆与小圆,先画一个半径 160 的外切大圆。 裁剪不需要的部分,得到零件主体轮廓。 绘制一条 128°、一条 115°、一条 141° 的直线,找到中间孔的中心点,画 R11 与 …
VCD 机平面图由外框、托盘、底脚、按钮与圆形碟仓等元素构成,可综合运用矩形、圆、偏移与阵列命令绘制。以下为详细步骤。 打开 CAD,新建文件。 在左侧工具栏选择“矩形”,绘制一个 450×90mm 的直角矩形;再对其向内偏移 10mm。 用矩形命令绘制 160×20mm 的直角矩形作为托盘;再绘制 40×10mm 的矩形作为 VCD 底脚(可两次绘制,也可用镜像命令复制)。 在左侧工具栏选中“圆”命令,分别绘制半径 15mm 与 3mm 的圆,用移动与复制命令布置到合适位置。 绘制 VCD 机…
