压敏电阻器按我国标准以字母“MY”表示，其后缀字母（如J为家用型，W、G、P、L、H、Z、B、C、N、K等）分别对应稳压、过压保护、高频电路、防雷、灭弧、消噪、补偿、消磁、高能或高可靠等用途。压敏电阻虽能吸收很大的浪涌电能量，却不能承受毫安级以上的持续电流，用作过压保护时必须注意这一点。 选用压敏电阻时，一般需确定两个主要参数：标称压敏电压（压敏电压值）V1mA与通流容量。 1. 压敏电压即击穿电压或阈值电压，指在规定电流下的电压值。通常取1 mA直流电流通过时的端电压作为其标称值，产品压敏电压…

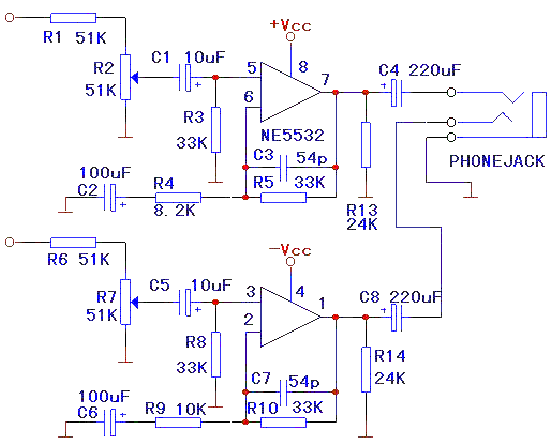

NE5532通常用作前置放大，性能良好。本文将其用作小功率功放驱动耳机，并通过加大电源滤波电容、调整反馈电阻等手段改善工作状态，实践表明其作为耳机放大器性能优异。 从电路结构看，其与一般运放电路相似，但电阻、电容取值有较大调整，工作状态亦有所不同。自制过程中应注意以下几点： 1. 电源滤波电容C9、C10过小易引起自激。作前置放大时C9、C10用100 μF即可，作功放时应加大到470 μF以上，且滤波电容直接关系音质。 2. 电阻R4（R9）、R5（R10）的阻值应反复调试。前置放大电路中R4…

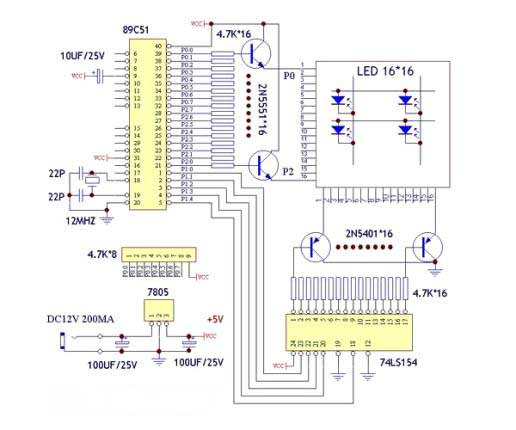

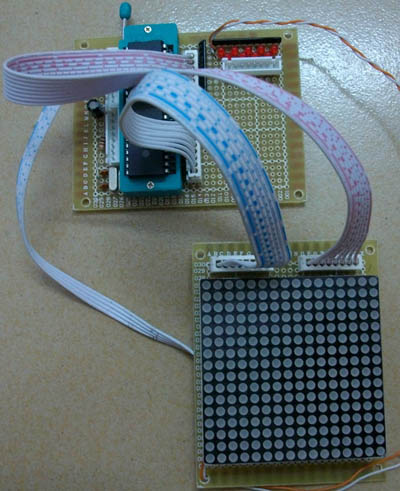

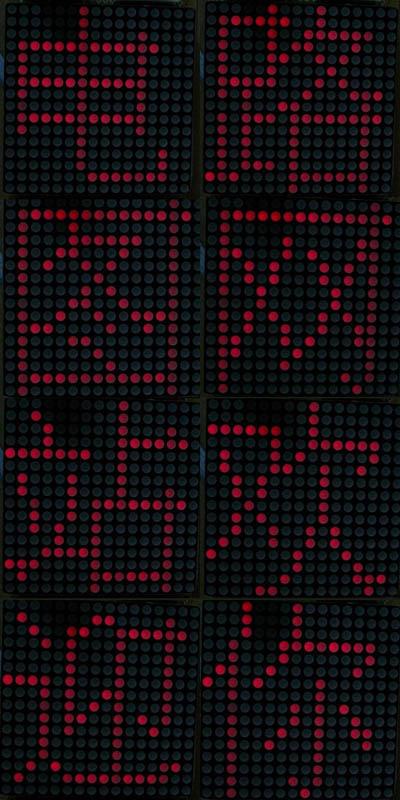

汉字LED显示屏广泛应用于汽车报站器、广告牌等场合。本文介绍一款以89C51单片机为核心的16×16点阵汉字显示屏的制作电路。 行方向由P0口与P2口完成扫描。由于P0口没有内置上拉电阻，需外接一个4.7 kΩ×8的排阻上拉（若无排阻亦可使用8只4.7 kΩ、1/8 W普通电阻）；为提高驱动能力，行方向接16只2N5551 NPN三极管驱动。 列方向由4-16译码器74LS154完成扫描，其由89C51的P1.0~P1.3控制，驱动部分使用16只2N5401三极管。 电路供电采用一片LM7805…

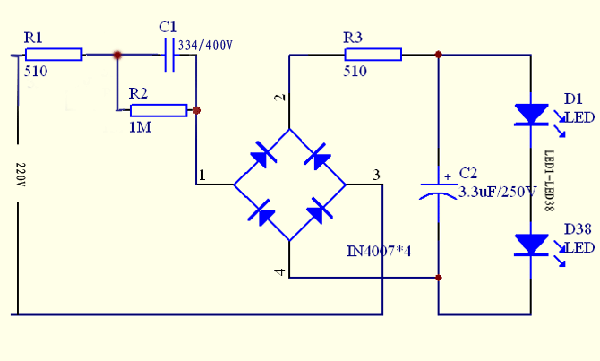

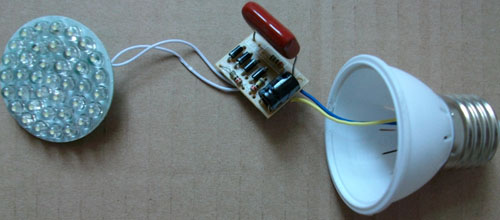

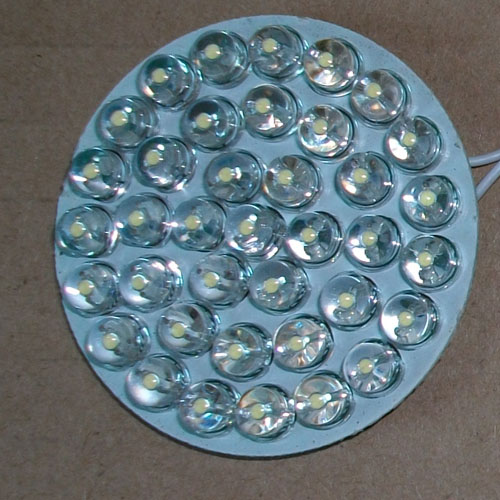

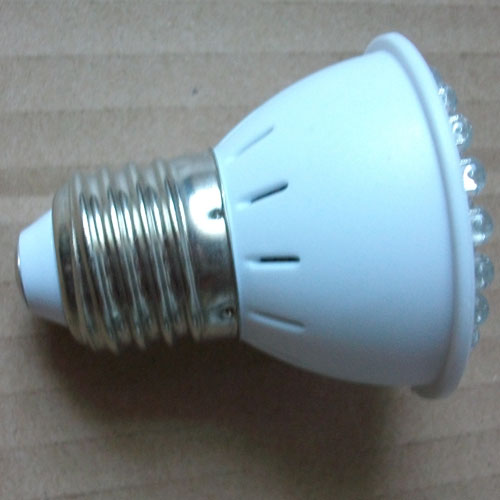

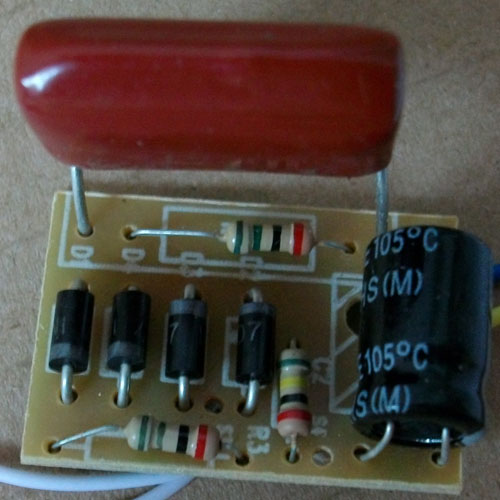

LED节能灯不仅节能，而且寿命长。本文将介绍一款以38颗LED构成的高亮节能灯杯的制作电路。 电路采用220 V交流电源供电：交流电经C1降压电容降压后经全桥整流，再经C2滤波，最后由限流电阻R3为串联的38颗LED提供恒定电流。LED额定电流为20 mA，但制作时应充分考虑光衰与发热因素对LED的影响。由于LED安装密度较高、热量不易散出，而LED温度对光衰与寿命的影响很大，温度升高会使电流增大、形成恶性循环，因此电路设计时电流不宜过大；小功率应用多采用自然散热方式。 元件作用上，R1为保护电…

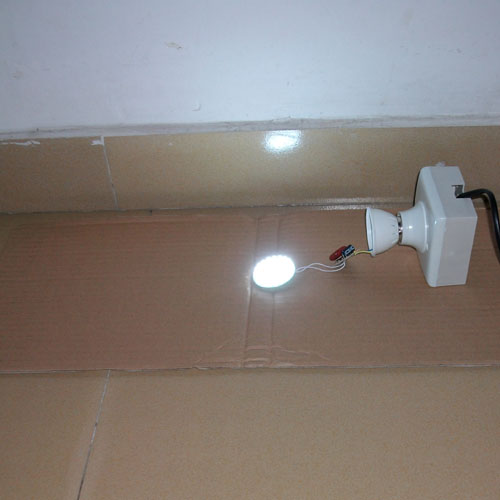

本LED节能灯为220 V、1 W长寿命卡口结构，适合用作夜灯、走道灯、指示灯与信号灯。其光色接近自然白光，亮度大致与15 W白炽灯相当，功耗极低。 该灯的工作电流很小，理论上24 h连续点亮一个月也不足1度电。相较传统照明，LED灯在电光转换效率与使用寿命方面优势显著——白炽灯平均寿命仅数千小时，而LED寿命通常可达数万小时以上。由于发热量低、效率高，相关配件的寿命亦可随之延长。 制作时可先将LED灯板安装于灯杯，涂胶封口，再用一圆形平面玻璃以胶封好，确保外部无法接触内部线路，以保证用电安全。…

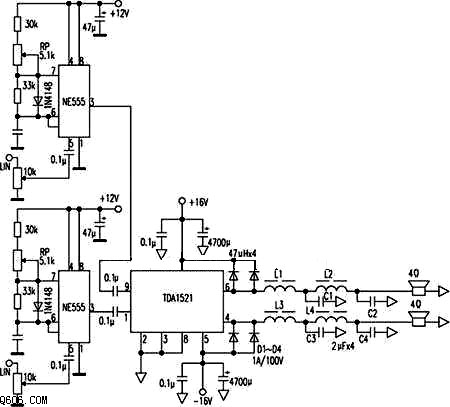

本文介绍一款开关型（D类）音频功率放大器，以时基电路NE555推动双声道功放TDA1521。在±16 V供电时，该功放能以高于85%的效率输出30 W×2的功率。 NE555时基IC接成振荡频率120 kHz、占空比50%的方波振荡器。音频信号由⑤脚输入，使③脚输出信号占空比随输入音频幅值线性变化。该脉宽调制信号经TDA1521功率放大，再经L1~L4、C1~C4构成的滤波电路还原为音频信号。快恢复二极管D1~D4用于保护TDA1521免受L1~L4自感电动势的损坏。由于各IC均工作于开关状态，…
本电路适用于二极管、三极管极限电压、氖泡、日光灯起辉电压及电容器工作电压、电流等的测定，是一款输出电压在3～2000 A之间连续可调的直流稳压电源。 由IC2（NE555）及其外围元件组成方波发生器，方波频率约20 kHz。方波信号从IC2③脚输出，经功放管AT放大后加至脉冲变压器T初级L1，再经次级L2耦合、AD2整流，对C3充电，C3两端直流电压峰值最高可达2 kA。 IC1a及有关元件组成电压比较器，由AD2经电阻提供其同相端③脚的基准电压0.7 A。比较电压取自AE点，经分压器R1、R2…

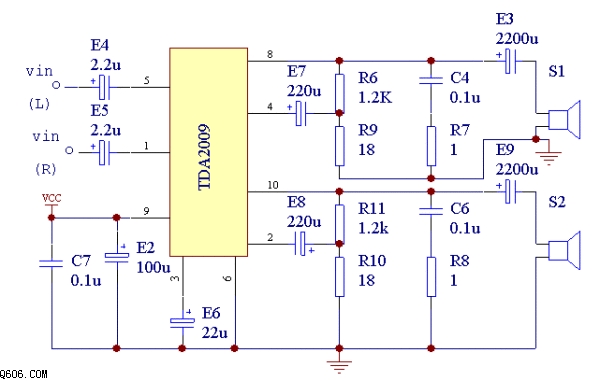

TDA2009是应用较为广泛、价格实惠的高保真功放集成电路，额定输出功率2×10 W（THD=0.5%），电源电压范围8～28 V，最大输出电流3.5 A，并具有过热保护功能。其单电源供电特性适用于蓄电池供电的便携设备。 运用该芯片时，应注意印制电路板地线设计的合理性，并为其散热——虽然该芯片发热较小，仍应加装合适的散热装置以保证可靠性。其典型应用电路是以TDA2009为核心、配合少量外围元件构成的双声道功率放大电路，可直接连接扬声器负载。
LM4766是美国国家半导体公司推出的双声道大功率音频放大集成电路，每声道在8 Ω负载上可输出40 W平均功率，失真小于0.1%。在国家半导体公司的产品序列中，LM4766被归入Overture系列，是该系列中最高端的单片双声道功率放大集成块。 LM4766在人耳可闻频段、30 W输出条件下，谐波失真与噪声可低至0.06%左右。该芯片集成完善的保护功能，包括过压、欠压、过载、过温（输出在125 ℃自动关闭、125 ℃自动恢复）以及公司专利的SPIKE安全工作区峰值保护，使末级对管始终工作于特性曲…

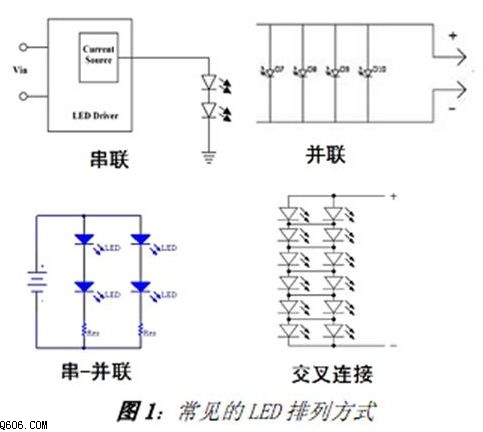

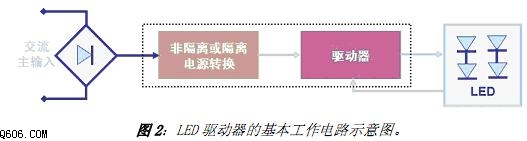

LED的排列方式及LED光源的规格共同决定驱动器的基础要求。LED驱动器的主要功能是在一定的工作条件范围内稳定流过LED的电流，而不受输入及输出电压变化的影响。为保证安全，最常用的是采用变压器实现电气隔离的隔离方案。本文讨论LED照明设计中需考虑的主要因素。 一、LED驱动器的通用要求 驱动LED面临诸多挑战：LED的正向电压会随温度与电流变化而变化，且不同个体、不同批次、不同供应商的产品正向电压也存在差异；同时LED的色点也会随电流及温度而漂移。 应用中通常使用多颗LED，这就涉及排列方式的选…
