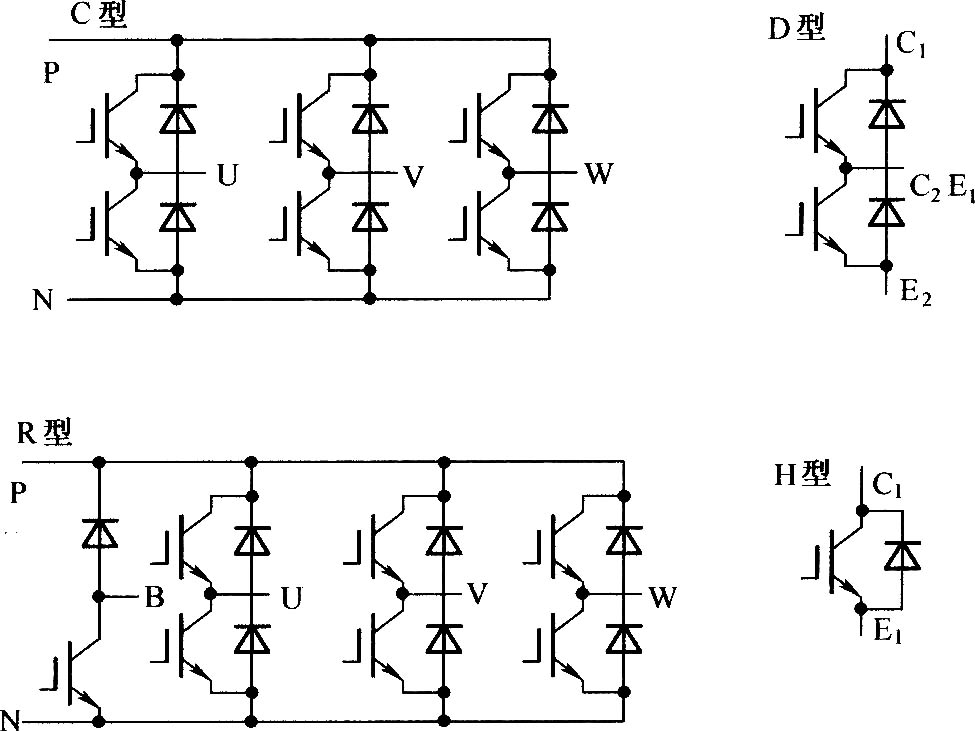

IPM（Intelligent Power Module）是先进的混合集成功率器件，将高速、低功耗的IGBT芯片与优化栅极驱动电路及多种保护电路集成于同一模块内。与普通IGBT相比，IPM在系统性能与可靠性上均有提升；因通态损耗与开关损耗较低，散热器尺寸小，故整个系统尺寸更小。IPM内部集成了逻辑、控制、检测及保护电路，使用方便，既减小了系统体积、缩短开发时间，又显著增强了系统可靠性。其封装形式如图21所示。

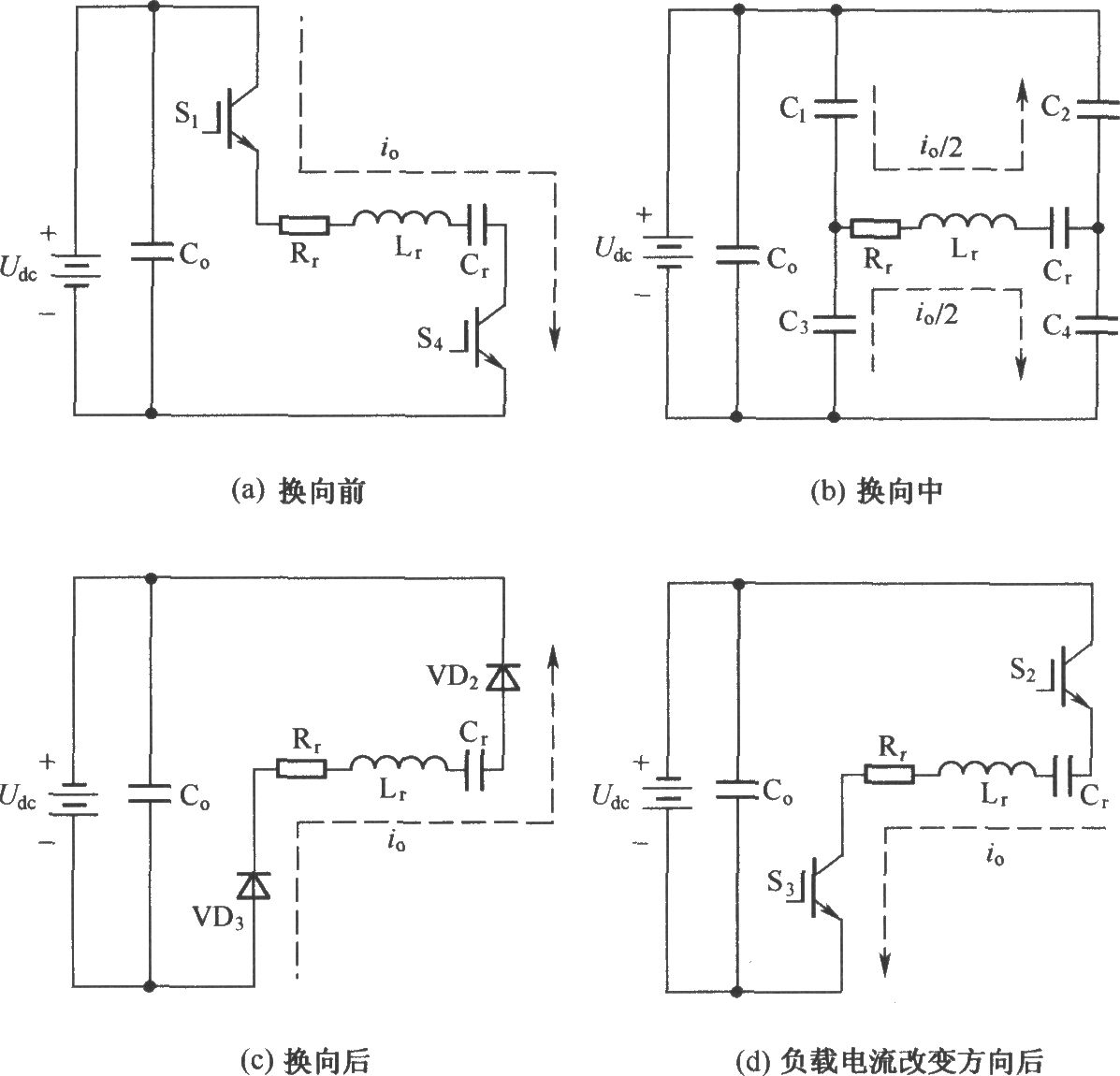

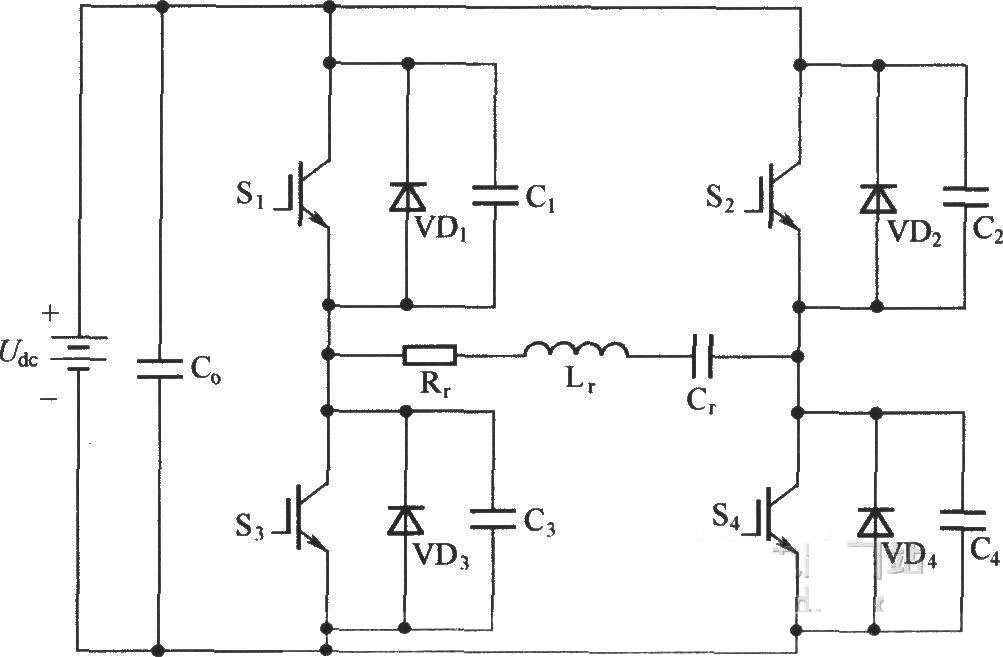

含有谐振极电容的串联谐振逆变器的换流过程如图18所示。常规RCVD缓冲电路以电阻放电，随开关频率提高，缓冲器消耗能量增加，逆变系统效率明显下降。而在IGBT集电极与发射极间直接并联一个无损耗缓冲电容，可有效降低开关器件关断损耗，并将常规缓冲器中电阻损耗的能量反馈给负载或电源，更适合高频逆变器。

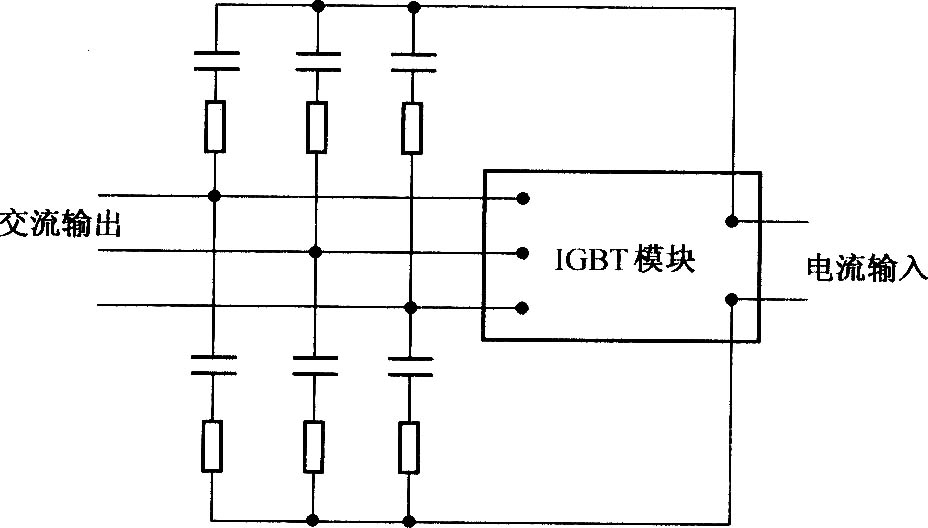

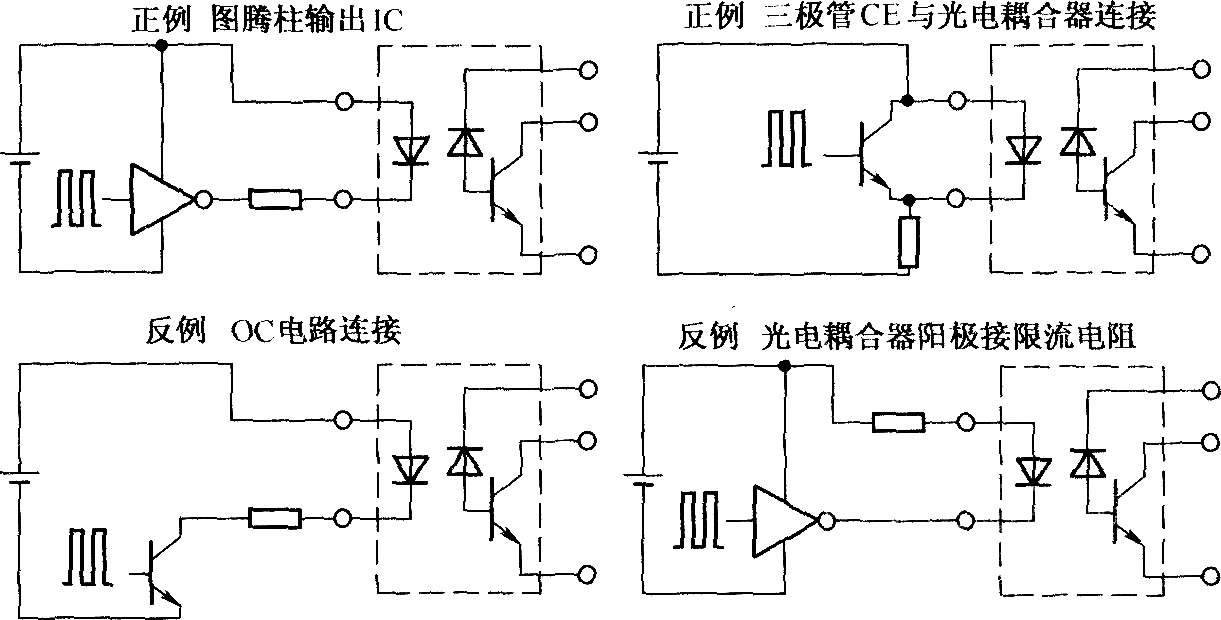

光电耦合器驱动电路。外围控制电路主要面向单片机控制系统的弱电部分；由于IPM模块需直接与配电系统连接，必须借助隔离器件使IPM与控制电路弱电部分隔离，以保护单片机系统。同时，IPM的工作状态在很大程度上取决于正确、有效、及时的控制信号，因此优良的光耦控制电路是IPM正常工作的关键之一，如图7所示。缓冲电路如图7所示，用于抑制开关过程中的尖峰电压与浪涌，保护模块。

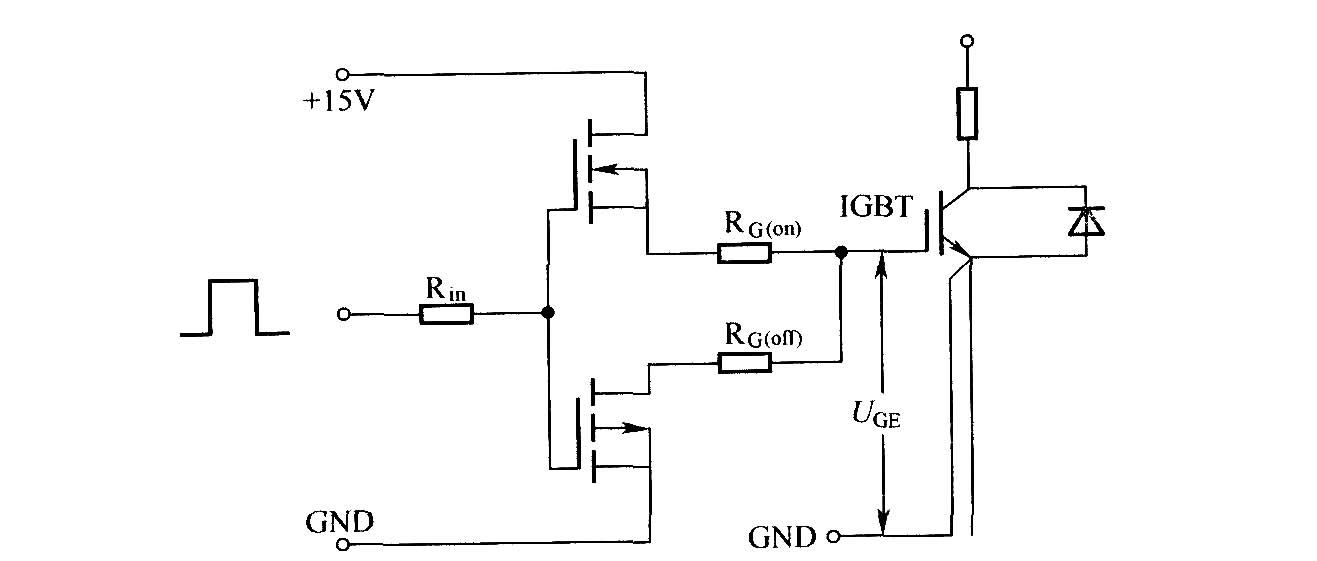

SKHI系列驱动器将栅极电阻RG分为RG(on)与RG(off)两部分，如上图所示。两个参数可分别控制，并根据IGBT容量的不同分别调整RG(on)、RG(off)，以获得最佳驱动效果。

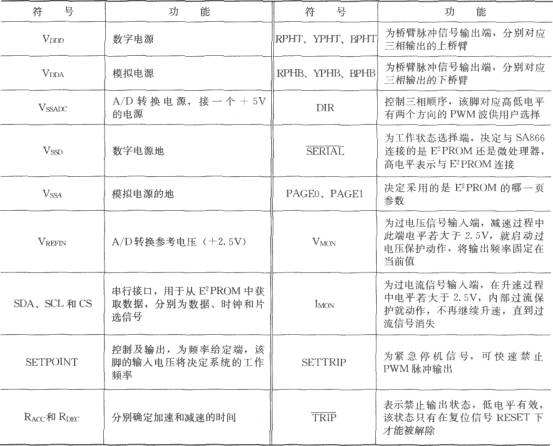

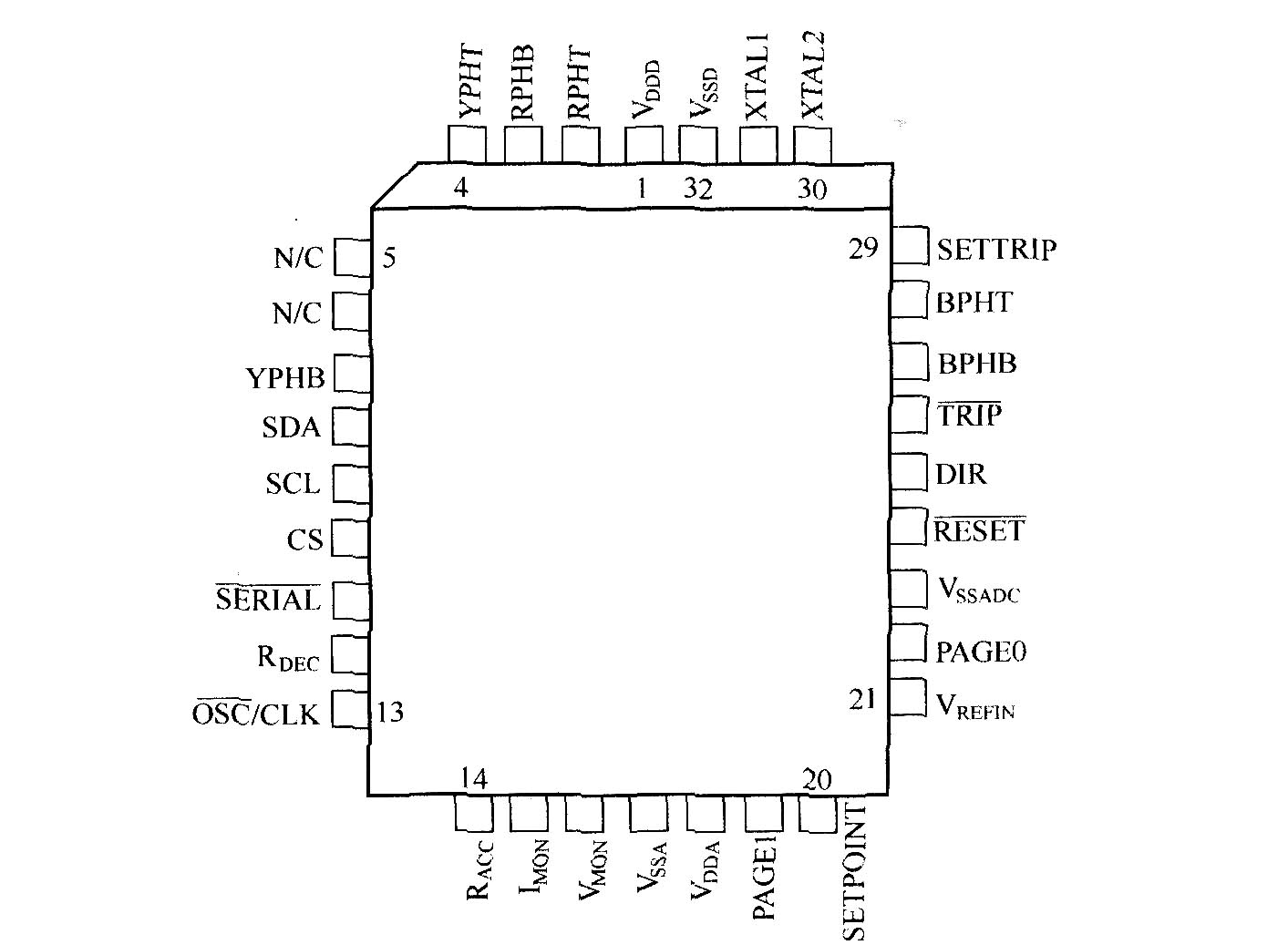

SA866是专用于异步电机SPWM控制的集成电路。它除根据设定参数产生符合要求的SPWM脉冲外，还集成多种保护功能，并可在短路、过载等紧急情况下快速关断SPWM脉冲，保护变频电源和负载。SA866的引脚排列如图1所示，其引脚功能汇总于表1。

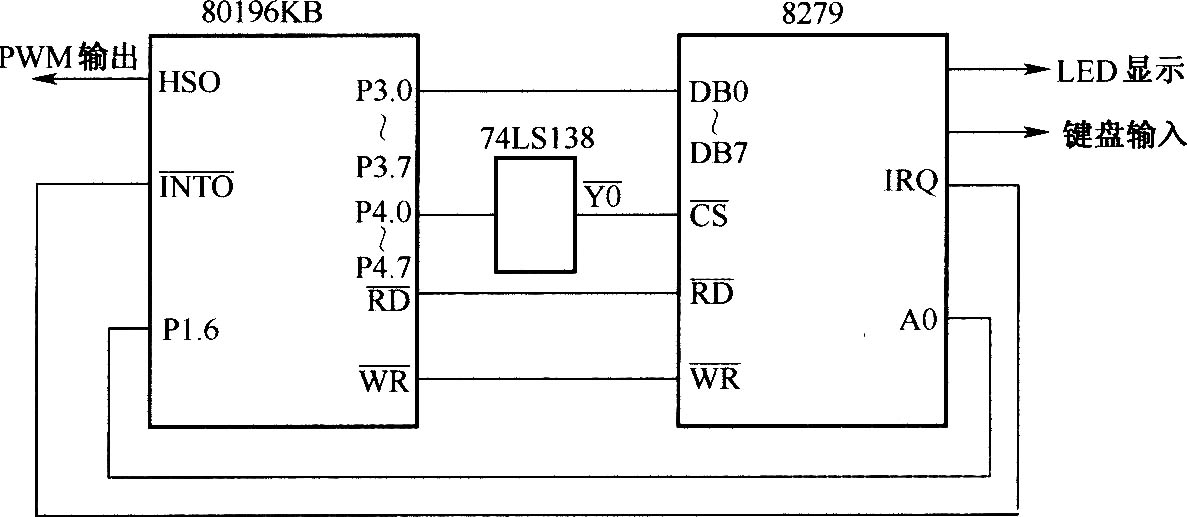

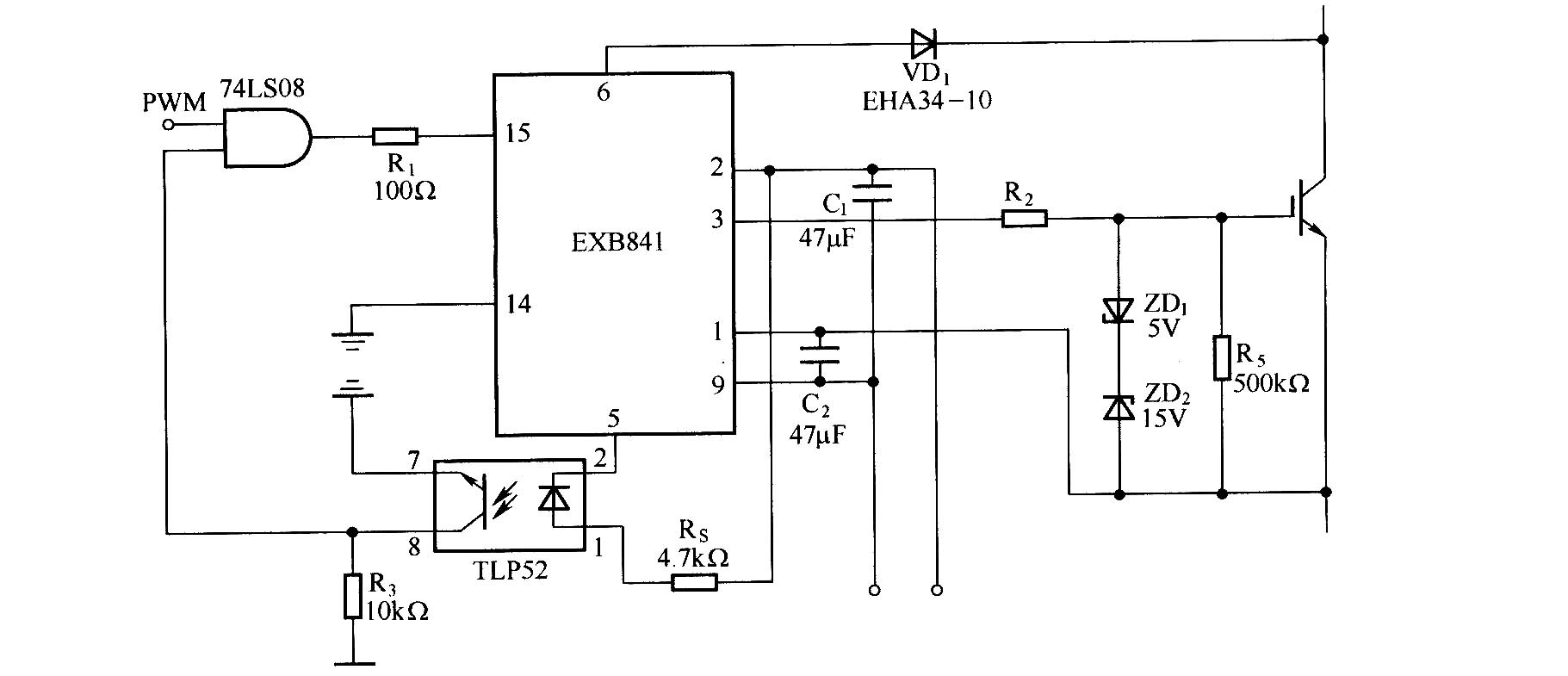

高压变频电源的主电路采用交-直-交电压型结构，由大功率全控型器件IGBT构成桥式逆变电路，控制电路采用脉宽调制（PWM）技术与单片机（80196KB）控制技术。其IGBT驱动电路如图24a所示，控制电路框图如图24b所示。
如图所示是数字控制的可调集成稳压电源，数字控制输入为 8 位二进制码。合理选择电阻 R0～R8 的阻值，可以得到输出电压 2.5～120V、步进值 0.5V 的数控可调集成稳压电源。R0～R8 各电阻的精度要求比较高，对应高位二进制码的电阻精度要求最高，例如电阻 R0 和 R8 的精度为 ±0.1% 时，120V 高电压输出的精度约为 0.5V。 8 位二进制码为“00000000”时，晶体管 VT1～VT8 全部截止，输出电压最高；为“11111111”时，VT1～VT8 全部导通，R0～R8…
